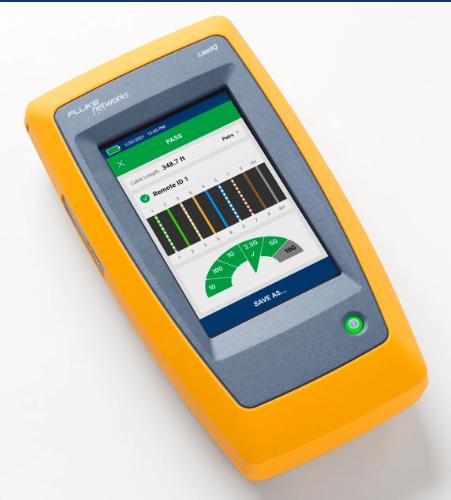

福祿克FLUKE LinkIQ? 線纜 + 網絡測試儀
產品亮點
值得您信賴的線纜測試。 您所需的網絡測試。
通過基于頻率的測量，測量高達 10 千兆網絡容量
通過提供已連接交換機信息（交換機名稱、端口號和 VLAN 信息）排除活動網絡故障
通過交換機協商和 PoE 負載測試安裝 PoE 設備，并排除故障

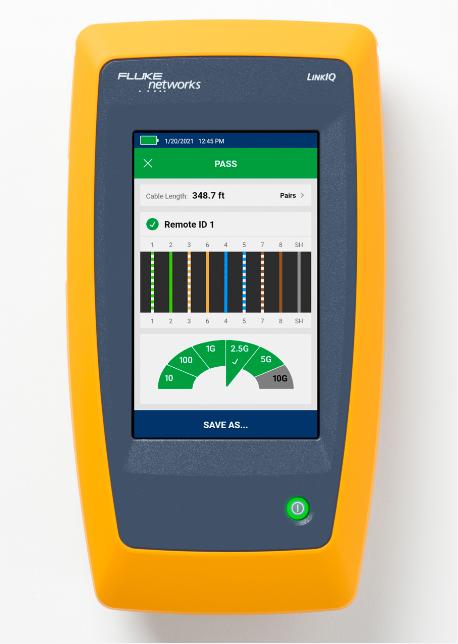

圖形化布線圖和長度測試，以識別布線安裝時發生的常見故障
通過 LinkWare? PC 報告記錄工作
支持所有工業以太網協議（EtherNet/IP、PROFINET、EtherCAT 等）
工業以太網套件支持工業連接器 （M8D、M12D、M12X）
概述
LinkIQ? 網絡 + 線纜測試儀旨在提供可靠的線纜測試，以及需要由網絡測試專業人員完成的工作。 LinkIQ? 通過基于頻率的測量驗證線纜性能（最高 10 千兆），并提供至故障位置的距離以及被測線纜的布線圖。LinkIQ? 還可執行最近位置的交換機診斷，以識別關鍵網絡問題并驗證交換機配置，且無需使用其他設備。另外還包括模擬和數字音頻發生器，端口閃爍，遠端定位器等功能，并且測試結果可以通過LinkWare? PC進行管理。
特性

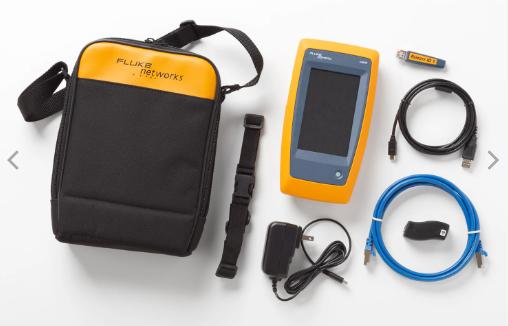

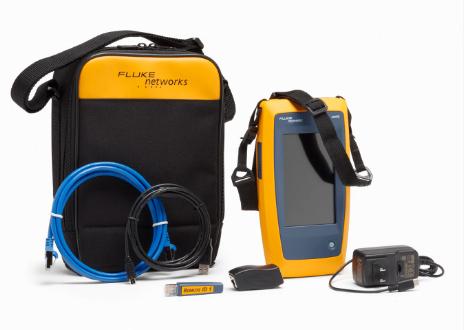

型號和配件
型號
規格
一般規格
功能
說明
用戶界面所支持的語言
英語 ,簡體中文
重量
1 磅 6 盎司（624 克）
電池
類型：Lithium-ion, 3.6 V, 6400 mAh
使用壽命：8 小時（典型）
充電時間：4.5小時
充電溫度范圍：0 °C 至 +40 °C
電源適配器
輸入：100 to 240 VAC ±10%, 50/60Hz
輸出：15 VDC，最高 2 A
二級
主機接口
USB C 型
顯示屏
800 x 480 彩色電容式多點觸控
體積
8.5 英寸 x 4.5 英寸
工作溫度
0°C 至 45°C
貯存溫度
-10°C 至 +60°C
相對工作濕度
0 % 至 90 %，0°C 至 35°C
0 % 至 70 %，35°C 至 45°C
操作高度
4,000 米
3,200 米，帶交流適配器
振動
隨機、2 g、5 Hz-500 Hz
接口
1 米接口，6 側
主動網絡診斷
功能
說明
診斷協議
Link Layer Discovery Protocol (LLDP)
Cisco Discovery Protocol (CDP)
Fast Link Pulses (FLP)
Internet Control Messaging Protocol (ICMP)
Dynamic Host Configuration Protocol (DHCP)
最近距離的設備診斷（如果可通過診斷協議獲得）
交換機名稱
端口號
VLAN 名稱
公告的數據速率
公告的雙工
以太網供電兼容性
IEEE 802.3af/at/bt
帶簽名電阻的硬件協商
與 LLDP/CDP 進行軟件協商
以太網供電診斷
Advertised Power Class (0 to 8)
公告的可用功率
供電線對
單一簽名和雙重簽名診斷
以太網供電測量
負載電壓 (V)
負載功率 (W)
端口閃爍
已連接端口的指示燈閃爍
線纜測試規范
功能
說明

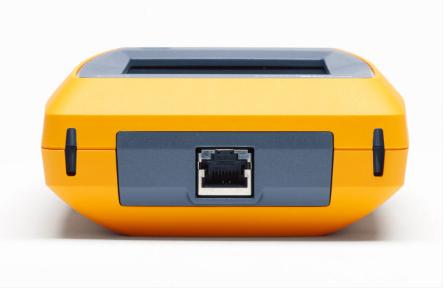

測試端口
屏蔽 8 針模塊插座支持 8 針模塊 (RJ45) 插頭。
調試自動測試
10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、僅布線圖
測試速度：長度小于 70 米時為 6 秒
纜線類型
平衡雙絞線布線
非屏蔽雙絞線
屏蔽雙絞線
2 對和/或 4 對
僅布線圖測試
記錄布線圖
各個線對的長度
診斷串繞
用戶可選擇 T568A 或 T568B
用戶可選擇的交叉設置（直通、半交叉、全交叉）
測試速度：長度小于 120 米時為 1 秒
最大長度
305 米 (1000 英尺)
額定傳輸速度 (NVP)
用戶可設置
音頻發生器
生成可與 Fluke Networks IntelliTone 探頭兼容的數字音頻。
生成與通用模擬探頭兼容的模擬音頻。
遠程 ID 定位器
使用遠程 ID 終端識別多達 7 個唯一端口或辦公室插座
